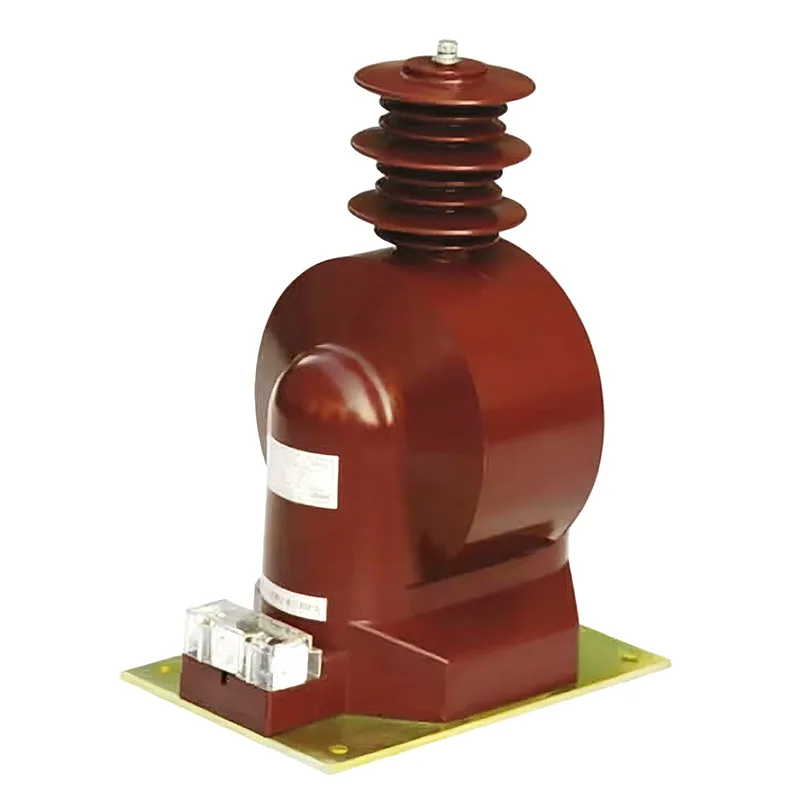

35-kV-Spannungstransformator

Als Hersteller hochwertiger 35-kV-Spannungswandler kann Youbian Spannungswandler in unserem Werk kaufen, wenn Sie Schwierigkeiten bei der Auswahl haben oder unentschlossen sind. Wir sind ein Hersteller mit langjähriger Erfahrung, kompletter Ausstattung und einem Team, das alle Probleme für Sie löst.

Was sind die konstruktiven Merkmale von Spannungswandlern?

1) Ölgefüllter Spannungstransformator

Öltransformatoren werden in einstufige und in Reihe einstufige Typen unterteilt. Der einstufige Typ kann für Spannungsebenen von 220 kV und darunter verwendet werden, während der Reihentyp für alle Spannungsebenen von 66 kV und mehr verwendet werden kann. Die Primär- und Sekundärwicklungen des einstufigen Typs sind auf einen gemeinsamen Eisenkern gewickelt, wobei die Isolierung nicht abgestuft ist und die Energieumwandlung durch magnetische Kopplung erreicht wird. Der Kaskadentyp besteht aus mehreren Primärwicklungen mit der gleichen Anzahl von Windungen, die auf demselben Eisenkern mit der halben Anzahl von Wicklungen montiert sind, von oben nach unten angeordnet und zwischen Hochspannung und Erde angeschlossen sind.

2) SF6-gasisolierter Spannungswandler

Der SF6-gasisolierte Spannungstransformator besteht aus einem Gehäuse, einer Isolierhülse, einem Eisenkern, Primär- und Sekundärwicklungen sowie Installationszubehör. Die Primärwicklung besteht im Allgemeinen aus einer pagodenförmigen Schichtwicklung und ist abgestuft gewickelt. Die Sekundärwicklung ist eine geschichtete Wicklung, die eng um den Eisenkern gewickelt ist, bei dem es sich normalerweise um einen einphasigen, doppelspaltigen, laminierten Eisenkern handelt. SF6-gasisolierte Spannungswandler können mit GIS kombiniert oder als unabhängige SF6-gasisolierte Spannungswandler verwendet werden.

Welche Verdrahtungsmethoden gibt es für Spannungswandler?

1) Einphasige Verkabelung wird üblicherweise in Systemen mit hohem Erdstrom verwendet, um festzustellen, ob in der Leitung keine Spannung oder Synchronisierung vorhanden ist. Es kann jede Phase angeschlossen werden, ein weiteres Kriterium ist jedoch die Verwendung der entsprechenden Phase der Busspannung.

2) Ein zwischen zwei Spannungsphasen geschalteter Spannungswandler wird hauptsächlich in Erdungssystemen mit kleinem Strom verwendet, um festzustellen, ob die Leitung spannungslos oder synchron ist, da Erdungssysteme mit kleinem Strom eine einphasige Erdung ermöglichen. Wenn nur ein einziger Phasen-Erde-Spannungswandler verwendet wird, sich der Spannungswandler genau in der Erdungsphase befindet und die gemessene Erdungsspannung dieser Phase Null ist, kann nicht überprüft werden, ob die Leitung spannungsfrei ist. Bei einer Fehleinschätzung kann es zu einem nicht synchronen Schließen kommen

Bei der Verkabelung von Stromwandlern ist Folgendes zu beachten

1) Die Sekundärseite des 35-kV-Spannungswandlers darf während des Betriebs nicht offen sein. Bei der Demontage von Instrumenten oder Relais während des Betriebs sollte die Sekundärseite vorher kurzgeschlossen werden. Bei der Installation muss die Verkabelung zuverlässig sein und es dürfen keine Sicherungen auf der Sekundärseite installiert werden;

2) Die Sekundärseite muss an einem Ende geerdet sein. Verhindern Sie Isolationsschäden auf der Primär- und Sekundärseite und verhindern Sie, dass Hochspannung in die Sekundärseite eindringt, was die Sicherheit von Personen und Geräten gefährdet.

3) Achten Sie bei der Verkabelung auf die Polarität. Die Polaritätsklemmen auf der Primär- und Sekundärseite des Stromwandlers sind durch Buchstaben gekennzeichnet.

4) Die Primärseite ist im Stromkreis in Reihe geschaltet, und das sekundärseitige Relais oder Messgerät ist in Reihe geschaltet.
