Eigenschaften des Stromwandlers.

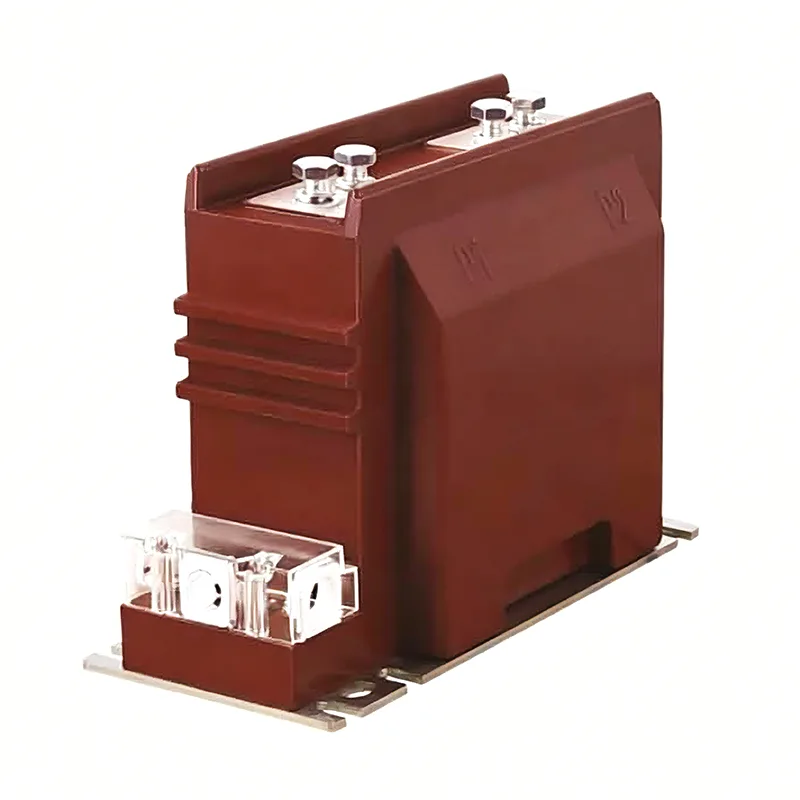

A Stromwandlerist ein elektrisches Gerät, das auf dem Prinzip der elektromagnetischen Induktion basiert. Es wird hauptsächlich verwendet, um den großen Strom im Stromnetz proportional in einen kleineren Strom umzuwandeln, um Messung, Schutz und Steuerung zu erleichtern.

1. Funktionsprinzip und Strukturmerkmale

Elektromagnetisches Induktionsprinzip: Der Stromwandler verbindet die Primärwicklung (mit weniger Windungen) in Reihe im zu messenden Stromkreis und die Sekundärwicklung (mit mehr Windungen) ist mit der Mess- oder Schutzausrüstung verbunden, um eine proportionale Stromumwandlung zu erreichen.

Ungefährer Kurzschlusszustand: Die Sekundärseite ist normalerweise mit niederohmigen Instrumenten oder Relais verbunden und arbeitet in einem Zustand nahe einem Kurzschluss, um die Genauigkeit der Stromübertragung sicherzustellen.

2. Elektrische Isolierung und Sicherheit

Hochspannungsisolierung: Hochspannungssysteme werden durch Transformatoren von den Messgeräten isoliert, um Bediener und Geräte vor Schäden zu schützen.

Die Sekundärseite darf nicht im Leerlauf sein: Wenn die Sekundärseite im Leerlauf ist, besteht die Gefahr von Hochspannung, die das Gerät beschädigen oder die Sicherheit von Personen gefährden kann. Daher muss sichergestellt werden, dass der Sekundärkreislauf immer geschlossen ist.

3. Mess- und Schutzfunktionen

Elektrischer Stromwandler zur Messung: Wird zur präzisen Messung im normalen Strombereich verwendet. Zu den gängigen Genauigkeitsstufen gehören 0,2, 0,5 und 1 Stufe usw.

Schutzstromtransformator: Stellt Fehlerstrominformationen bei Fehlerbedingungen wie 5P- und 10P-Pegeln mit einem Grenzfaktor mit hoher Genauigkeit und Antisättigungsfunktion bereit.

4. Klassifizierung und Typenvielfalt

Nach Funktion: in zwei Kategorien unterteilt: Messart und Schutzart.

Nach Isoliermedium: einschließlich Trockentyp, Gusstyp, Ölbadtyp und gasisolierter Typ.

Je nach Installationsmethode: Durchgangstyp, Säulentyp, Hülsentyp und Sammelschienentyp.
