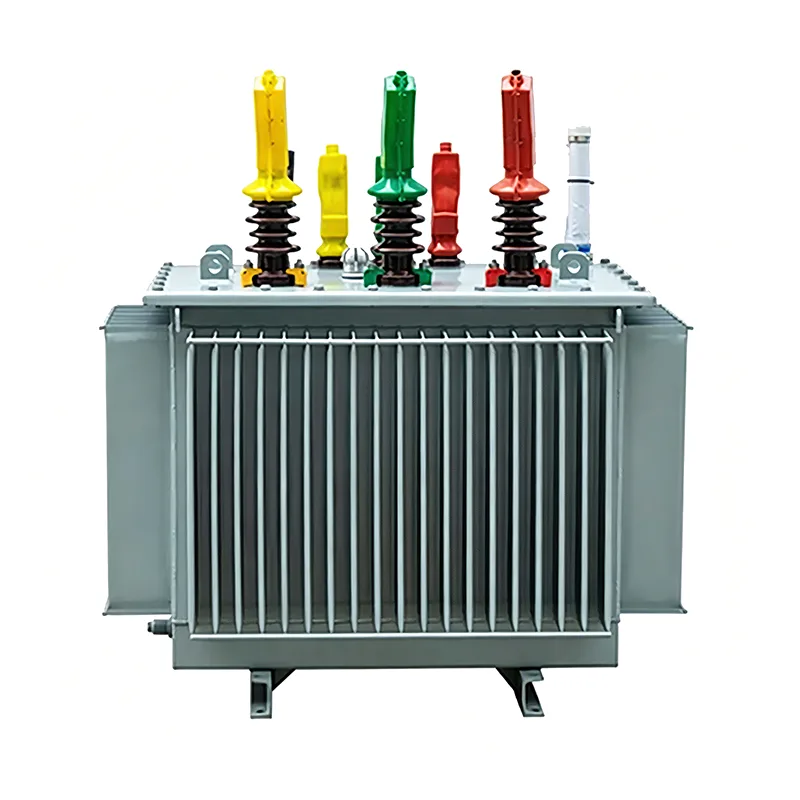

2-MVA-Abwärtstransformator

Der langlebige 2-MVA-Abwärtstransformator von Youbian bietet eine leistungsstarke, stabile und sichere Stromverteilung für Innen-, Außen- und öffentliche Räume. Seine niedrigen Betriebskosten, die geringe Wärmeentwicklung und die niedrigen Betriebskosten machen ihn zur ersten Wahl für viele Anwendungen und Unternehmen. Die geschlossene Bauweise ermöglicht die Installation auf einem Betonsockel, ohne dass Schutzzäune erforderlich sind.

Installationsanforderungen für einen 2-Megavoltampere-Abwärtstransformator:

(1) Alle Komponenten und Gehäuse des 2-MVA-Abwärtstransformators müssen sicher befestigt sein.

(2) Elektrische Anschlüsse müssen in gutem Zustand sein; Für die Verbindung zwischen Aluminiumleitern und Transformatoren sollten Kupfer-Aluminium-Übergangsverbindungen verwendet werden.

(3) Ein 2-MVA-Abwärtstransformator wird typischerweise vom Neutralpunkt der Niederspannungswicklung, dem Gehäuse und dem ventilartigen Blitzableiter gemeinsam genutzt. Die Erdung muss zuverlässig sein und das Erdungskabel sollte über einen trennbaren Anschlusspunkt verfügen.

(4) Vor der explosionsgeschützten Abluftöffnung des Transformators dürfen sich keine brennbaren Materialien befinden.

(5) Die Türen des unterirdischen Transformatorraums, die Türen zwischen dem Transformatorraum und dem Verteilerraum sowie die Türen zwischen den Transformatorräumen müssen feuerfeste Türen sein.

(6) Die Einzelleistung von in Wohngebäuden installierten Öltransformatoren darf 400 kVA nicht überschreiten.

(7) Der Abstand vom Gehäuse des 2-MVA-Abwärtstransformators zur Tür sollte nicht weniger als 1 Meter und der Abstand zur Wand nicht weniger als 0,8 Meter (oder 1,2 Meter bei Ausstattung mit einem Betriebsschalter) betragen.

(8) Bei natürlicher Belüftung sollte der Boden des Transformatorraums 1,1 Meter höher sein als der Außenboden.

(9) Abspanntransformatoren für den Außenbereich mit einer Leistung von höchstens 315 kVA können auf Masten installiert werden, während solche mit einer Leistung von mehr als 315 kVA auf Plattformen installiert werden sollten. Sowohl die Primär- als auch die Sekundärleitungen sollten isolierte Drähte verwenden. Die Unterseite des Poltransformators sollte sich mindestens 2,5 Meter über dem Boden befinden, und die freiliegenden Drähte sollten sich mindestens 3,5 Meter über dem Boden befinden. Die Höhe der Transformatorplattform sollte im Allgemeinen nicht weniger als 0,5 Meter betragen, die Höhe des Gehäuses sollte nicht weniger als 1,7 Meter betragen, der Abstand zwischen dem Transformatorgehäuse und dem Gehäuse sollte nicht weniger als 1 Meter betragen und der Abstand zwischen der Betriebsfläche des Transformators und dem Gehäuse sollte nicht weniger als 2 Meter betragen.

(10) Es sollte deutlich zu hören sein: „Stopp, Hochspannungsgefahr!“ Schilder an den Türen und Gehäusen des 2-MVA-Abwärtstransformatorraums.

Anwendungsbereich

Allgemeine Zwecke, Industrieräume, Elektroräume, Keller, Produktionsanlagen, Stahlwerke, Offshore-Plattformen, Gewerberäume, Militärgelände, Verarbeitungsanlagen, Stromverteilungssysteme, öffentliche Einrichtungen, öffentliche Plätze usw.
