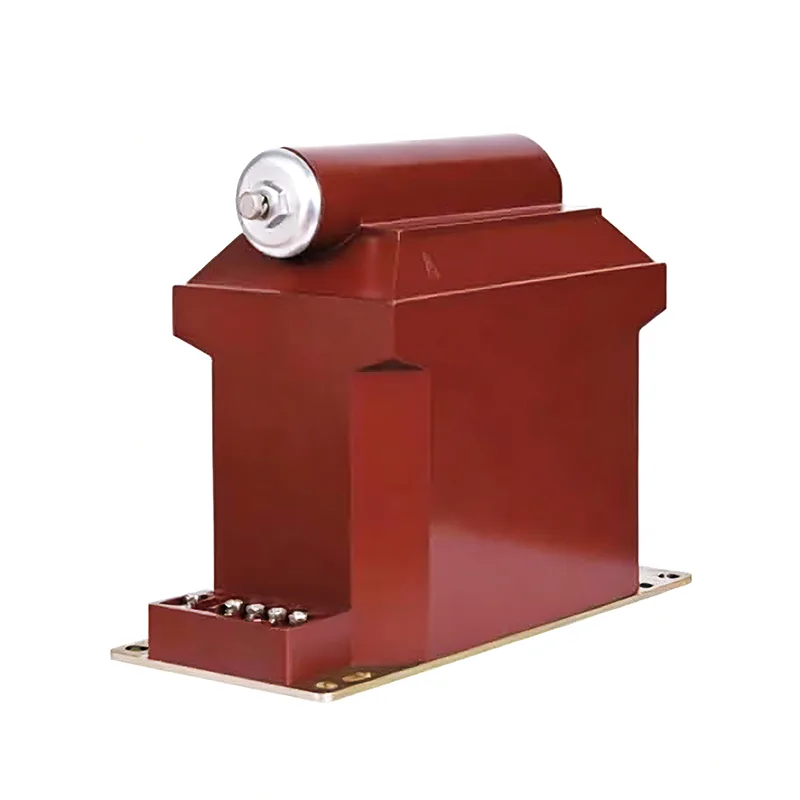

33-kV-Spannungstransformator

Der langlebige 33-kV-Spannungstransformator von Youbian verwendet spezielle Wicklungs- und Abschirmtechniken für die Primär- und Sekundärspulen, um die Spannungsverteilung zu verbessern. Jede Spule ist sorgfältig mit Polyesterfolie isoliert, um eine hohe Dielektrizität zwischen den Schichten zu gewährleisten. Montieren Sie die fertige Wicklungsstruktur und den Doppelring-Eisenkern auf dem Tragrahmen.

Vorsichtsmaßnahmen

1. Vor der Inbetriebnahme muss der 1,33-kV-Spannungswandler einer Prüfung und Inspektion gemäß den in den Vorschriften festgelegten Punkten unterzogen werden. Zum Beispiel Polaritätsmessung, Verbindungsgruppe, Isolationsrütteln, Kernphasenfolge usw.

2. Die Verkabelung des Spannungswandlers sollte dessen Korrektheit gewährleisten. Die Primärwicklung sollte parallel zum geprüften Stromkreis geschaltet werden, und die Sekundärwicklung sollte parallel zur Spannungsspule des angeschlossenen Messgeräts, Relaisschutzgeräts oder automatischen Geräts geschaltet werden. Dabei sollte auf die richtige Polarität geachtet werden.

3. Die Kapazität der an die Sekundärseite des 33-kV-Spannungstransformators angeschlossenen Last sollte angemessen sein, und die an die Sekundärseite des Spannungstransformators angeschlossene Last sollte ihre Nennkapazität nicht überschreiten, da sonst der Fehler des Transformators zunimmt und die Messgenauigkeit erschwert wird.

4. Kurzschlüsse auf der Sekundärseite des 4,33-kV-Spannungswandlers sind nicht zulässig. Aufgrund der geringen Impedanz im Spannungswandler entsteht bei einem Kurzschluss des Sekundärkreises ein großer Strom, der die Sekundärausrüstung beschädigt und sogar die Sicherheit von Personen gefährdet. Spannungswandler können sekundärseitig mit Sicherungen ausgestattet werden, um sich vor Schäden durch sekundärseitige Kurzschlüsse zu schützen. Wenn möglich, sollten Sicherungen auch auf der Primärseite installiert werden, um das Hochspannungsnetz vor einer Gefährdung der Sicherheit des Primärsystems durch Fehler in der Hochspannungswicklung oder den Zuleitungen des Transformators zu schützen.

5. Um die Sicherheit von Personen beim Kontakt mit Messgeräten und Relais zu gewährleisten, muss die Sekundärwicklung des Spannungswandlers über einen Erdungspunkt verfügen. Denn wenn nach der Erdung die Isolierung zwischen Primär- und Sekundärwicklung beschädigt ist, kann verhindert werden, dass Hochspannung die Personensicherheit in Instrumenten und Relais gefährdet.

6. Die Sekundärseite des Spannungswandlers darf nicht kurzgeschlossen werden.

Zur Isolierung und zum Schutz wird das Bauteil automatisch unter Vakuum in hydrophobes cycloaliphatisches Epoxidharz (HCEP) eingegossen. Das HCEP-Material verfügt über eine hervorragende Lichtbogenbahn sowie eine hervorragende Ozon- und UV-Beständigkeit und behält gleichzeitig die physikalische Festigkeit bei. Die hydrophoben Oberflächeneigenschaften von HCEP gewährleisten seine äußerst zuverlässige Leistung in feuchten, feuchten oder verschmutzten Umgebungen.

Kann für 35-kV-Verteilungsleitungen, Kohlebergwerke, Kraftwerke, Eisenbahnen und Fabriken verwendet werden.

Der 33-kV-Spannungstransformator entspricht strikt der IEC60044-2; IEC 61869-1,3; ANSI/IEEE C57.13.

Anwendung

Eisenbahn; Kohlebergwerke; Stromzähler; Kraftwerk; Stromzähler; Kraftwerk; Mittelspannungsschaltanlage; Öl- und Gasunternehmen; Stromverteilerkasten; Stromverteilungssystem; Luftisolierter Schrank; Ringnetzwerkschrank; Messgerät; Elektrizitätsbüro; Mittelspannungs-Stromqualitätsanalysator; Industrie- und Bergbauunternehmen;

Besonderheit

Gewicht: 50 kg;

Lebensdauer: 30 Jahre;

Material: Epoxidharz (HCEP);

Nennspannung bis 36 kV;

Genauigkeitsstufe: 0,2 0,5 6P 3P;

33KV 35KV 36KV Innenanwendung;

Einpoliger Spannungstransformator;

Eingeschränkte Wärmeleistung (VA): 300VA/600VA;

Angemessene Struktur, stabile Struktur;

Nennspannungsverhältnis: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nenn-Basisisolationspegel (BIL) bis zu 200 kV;

Ausgezeichnete Kurzschluss- und Hitzebeständigkeit;
