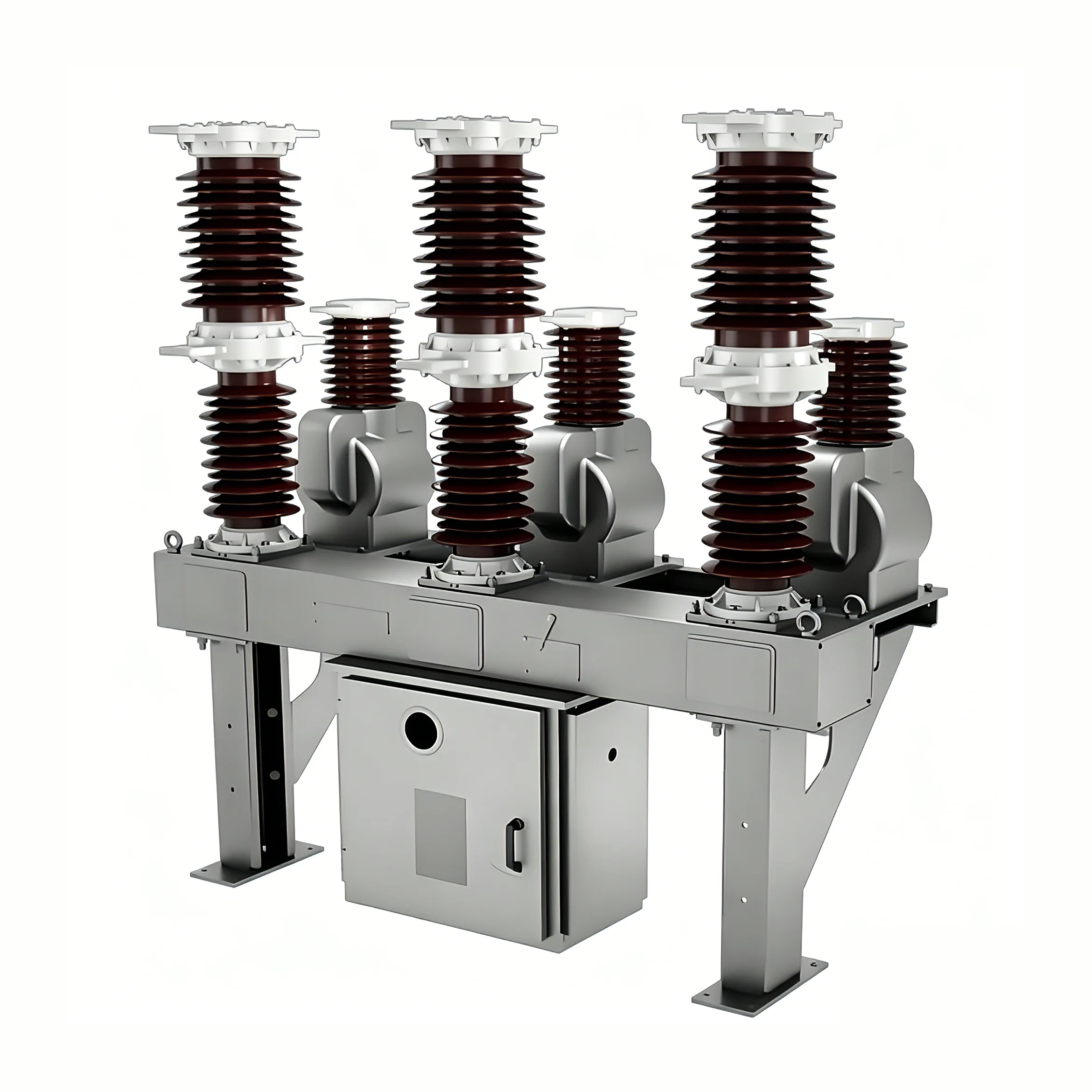

40,5-kV-Schalter-Wiedereinschaltautomatik

Der 40,5-kV-Leistungsschalter (im Folgenden als „Leistungsschalter“ bezeichnet) ist eine neue Generation von Vakuum-Leistungsschaltern für den Außenbereich, die von Youbian entwickelt wurden, indem fortschrittliche ausländische Technologie eingeführt und mit den Merkmalen der chinesischen Energieindustrie kombiniert wurde. Wird hauptsächlich für Außenverteilungssysteme von 10–35 kV in städtischen und ländlichen Stromnetzen verwendet. In Kombination mit der Anwendung von Laststrom, Überlaststrom und Kurzschlussstrom kann es auch in anderen ähnlichen Situationen eingesetzt werden.

Arbeitsumfeld

Umgebungstemperatur: -40 ℃ bis 85 ℃

Täglicher Temperaturunterschied: 25 ℃

Höhe: ≤ 2000 m

Die Windgeschwindigkeit darf 35 m/s nicht überschreiten

Keine Vibration mit normaler Intensität

Keine stark korrosiven Gase oder Medien (wie Säuren, Laugen, Schlamm usw.)

Verschmutzungsgrad: IV

Ladetemperatur: -40 ℃ bis 85 ℃

Merkmale

Der 40,5-kV-Schalterwiedereinschalter ist ein Produkt mit verbessertem Design, das den ANSI/IEC-Standards entspricht. Er ist mit einem Magnetantrieb, einem Ein-/Aus-Gerät (RCWE-Typ ACR verfügt nicht über ein manuelles Schließgerät), 3 Stromsensoren, bis zu 3 Spannungssensoren und weiteren Funktionen wie Schutzkurve (programmierbar), Koordinationslogik (programmierbar), programmierbarem Kommunikationsprotokoll, PC-Software, APP-Steuerungstool usw. ausgestattet und verwendet den RWK352-Controller.

Der 40,5-kV-Schalter-Wiedereinschaltautomat ist ein fest isolierter Wiedereinschaltautomat, der mit Silikonkautschuk beschichtet ist und keine SF6-Gasdichtung verwendet. Dieser Recloser verfügt über eine hohe Kriechstrecke und ein höheres Isolationsniveau und eignet sich für Systeme bis zu 42 kV, BIL200 kV.

Der 40,5-kV-Schalterwiedereinschalter ist für dreiphasigen Wechselstrom 50/60 Hz mit einer Nennspannung von 40,5 kV ausgelegt und für Hochspannungsschaltanlagen im Freien geeignet. Wird hauptsächlich in städtischen und ländlichen Stromnetzen, Umspannwerken und Verteilungssystemen von Industrie- und Bergbauunternehmen zum Unterbrechen von Laststrom, Überlaststrom und Kurzschlussstrom verwendet. Aufgrund der besonderen Leistungsfähigkeit von Vakuum-Leistungsschaltern eignen sie sich besonders für Anwendungen, die einen häufigen Betrieb und eine ölfreie Modifikation erfordern.

Dieses Leistungsschaltermodell verfügt über eine dreiphasige Struktur mit getrennten Polen, um sicherzustellen, dass einphasige Fehler keine dreiphasigen Kurzschlüsse verursachen. Die Vakuumlichtbogenlöschkammer befindet sich innerhalb der Isolierhüllen jeder Phase, wodurch das Risiko von Kurzschlüssen durch Kondensation ausgeschlossen ist. Die Außenisolierung des 40,5-kV-Leistungsschalters besteht aus importiertem Epoxidharz- oder Silikonkautschukmaterial für den Außenbereich, das über eine hervorragende Hydrophobie und Antifouling-Leistung verfügt und sich daher für Außenumgebungen mit hohen Anforderungen an die Wetterbeständigkeit und raue Betriebsbedingungen eignet. Der Leistungsschalter hat eine kompakte Gesamtstruktur, nimmt eine kleine Fläche ein, ist leicht und lässt sich einfach installieren. Das Innere der Box ist mit Transformatorenöl gefüllt, enthält jedoch kein Schwefelhexafluoridgas und erfüllt so die Anforderungen der ölfreien Transformation und des Umweltschutzes.

Produktstandards

Dieser Leistungsschalter entspricht den folgenden Normen: GB1984: Hochspannungs-Leistungsschalter; GB/T11022: Allgemeine technische Anforderungen für Hochspannungsschaltanlagen und -steuergeräte; JB3855:3,6~40,5kV AC-Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich DL/T403:12~40. Technische Spezifikationen für die Bestellung von 5-kV-AC-Hochspannungs-Vakuum-Leistungsschaltern IEC56: AC-Hochspannungs-Leistungsschalter
