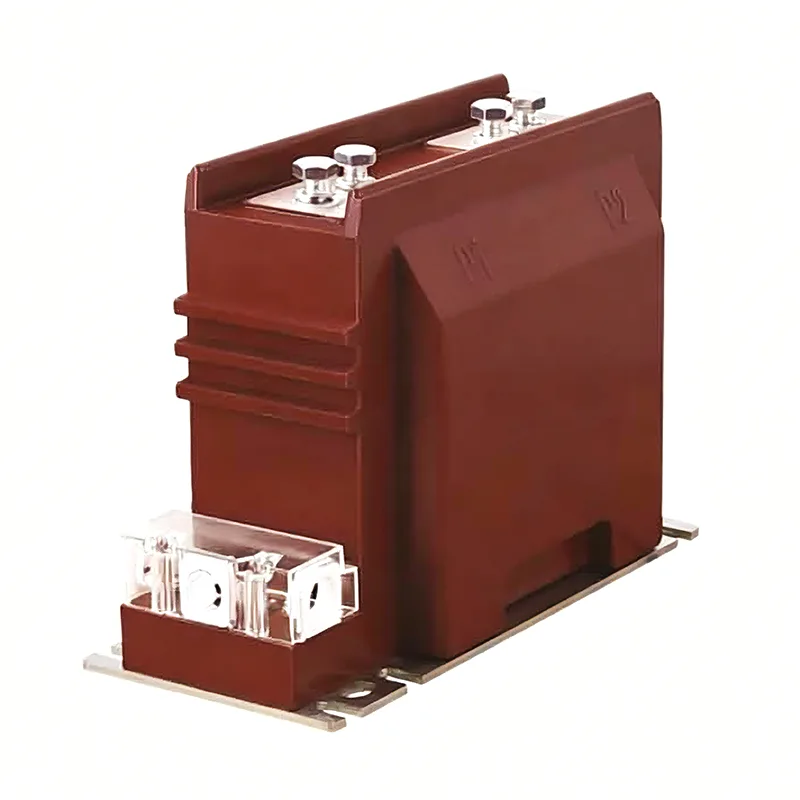

11-kV-Stromwandler

Der hochwertige 11-kV-Stromwandler von Youbian spielt eine Rolle bei der Stromumwandlung und elektrischen Isolierung. Der Strom in Stromerzeugungs-, Transformations-, Übertragungs-, Verteilungs- und Verbrauchsleitungen variiert stark und reicht von einigen Ampere bis zu Zehntausenden Ampere. Zur Vereinfachung der Messung, des Schutzes und der Steuerung ist die Umwandlung in einen relativ gleichmäßigen Strom erforderlich. Darüber hinaus ist die Spannung auf der Leitung im Allgemeinen hoch und eine direkte Messung ist sehr gefährlich. Dahu Electric lädt Sie herzlich in unser Werk ein, um die neuesten, meistverkauften, erschwinglichen und qualitativ hochwertigen 11-kV-Stromwandler zu erwerben. Wir freuen uns auf die Zusammenarbeit mit Ihnen.

11-kV-Stromwandlermodell

Erster Buchstabe: L – Stromwandler

Zweiter Buchstabe: A – Durchwandstil; Z-Säulen-Typ; M-Sammelschienentyp; D – Single-Turn-Through-Typ; V – umgekehrte Struktur; J – Nullfolge

Zur Erdungserkennung; W – Anti-Verschmutzung; R – Typ mit bloßer Wicklung

Dritter Buchstabe: Z – Epoxidharz-Gusstyp; C – Keramikisolierung; Q – Gasisoliertes Medium; W – Speziell für den Schutz von Mikrocomputern

Vierter Buchstabe: B – mit Schutzstufe; C – Differentialschutz; D-D-Niveau; Q – erweiterter Typ; J – Erweitertes ZG

Fünfte Ziffer: Seriennummer des Spannungspegelprodukts

Auswahlbasis

Nennspannung

Die Nennspannung des Stromwandlers sollte größer sein als die Nennspannung der Installationspunktleitung.

Übersetzungsverhältnis

Jeder sollte den Strom-IC anhand einer Last berechnen und das Stromwandlerverhältnis wählen. Für das Nennstromverhältnis der Primärseite von Stromwandlern gibt es verschiedene Angaben (z. B. 20, 30, 40, 50, 75, 100, 150, 2 × a/C), der Nennstrom der Sekundärseite beträgt üblicherweise 1A oder 5A. Darunter bedeutet 2 × a/C, dass es für dasselbe Produkt zwei Stromverhältnisse gibt, die durch eine Änderung der Verdrahtungsmethode der Verbindungsstücke des Produkts erreicht werden können. Bei Reihenschaltung beträgt das Stromverhältnis a/c, bei Parallelschaltung beträgt das Stromverhältnis 2 × a/c. Generell sollte bei der Wahl des Stromwandlungsverhältnisses bei Messstromwandlern sichergestellt werden, dass deren Nennstrom I1n nicht kleiner ist als der Laststrom in der Leitung (also der berechnete IC). Wenn der Lastberechnungsstrom in der Leitung 350 A beträgt, sollte das Umwandlungsverhältnis des Stromwandlers zu 400/5 gewählt werden. Um die Genauigkeitsanforderungen des zum Schutz verwendeten 11-kV-Stromwandlers sicherzustellen, kann das Übersetzungsverhältnis größer gewählt werden.

Das Prinzip der Auswahl des Genauigkeitsgrads: Der Genauigkeitsgrad des für die Abrechnung und Messung verwendeten Stromwandlers darf nicht unter 0,5 liegen. Das Amperemeter, das zur Überwachung der Größe des Laststroms in jedem eingehenden und ausgehenden Stromkreis verwendet wird, sollte Stromwandler mit einem Pegel von 1,0 bis 3,0 verwenden. Um sicherzustellen, dass der Genauigkeitsfehler den angegebenen Wert nicht überschreitet, wird im Allgemeinen die Sekundärlast (Voltampere) des Stromwandlers überprüft und die Sekundärlast S2 des Transformators ist nicht größer als die Nennlast S2n, sodass die ausgewählte Genauigkeit garantiert werden kann. Formel zur Genauigkeitsüberprüfung: S2 ≤ S2n.
